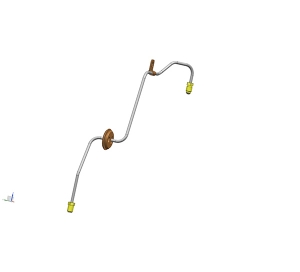

制動管路固定裝置，其組成包括固定為一體的上管吊、下管吊，所述上管吊的下端面和下管吊的上端面具有對應的縱向槽，所述的上、下管吊所對應的縱向槽構成了容制動管路置于其中的縱向通道。本實用新型減少原有制動管路的接頭，使列車管、總風管、生活用風管、空氣彈簧用風管、吹塵管、制動用風管盡可能的使用足夠長的不銹鋼管拼裝成為一個整體，然后于車體整體連接，實現了制動管路的模塊化管排，使制動管路的裝配、調試與現場安裝分離，縮短了現場安裝的工期，并且使整個車下布局簡潔，線條流暢，視覺美觀，同時安全性能大大增強。

空氣壓縮機組主要包括驅動電動機、空氣壓縮機、空氣干燥器、壓力控制器等。空氣壓縮機組采用模塊化設計，吊掛于車輛底架下部。廣州地鐵一號線車輛的空氣壓縮機組安裝在A車(拖車)下部，而廣州地鐵二號線和上海地鐵一、二號線車輛的空氣壓縮機組均安裝在c車(動車)下部。由兩個單元組成的列車具有兩套氣源系統，為了減少壓縮機的磨損，列車前部單元的空氣壓縮機總是給整列車供氣，而不同時使用兩層壓縮機單元。帶有空氣壓縮機組的拖車管路系統，與其編組的動車，除氣源系統、受電弓管路以外，其他管路與拖車一樣。該系統中每輛車上設有4個風缸，其中包括一個250L的總風缸．一個100L的空氣懸架系統(空氣彈簧)風缸，一個50L的制動風缸和一個50L的客室風動門風缸。另外裝用單塔式干燥器還附設一個50L的再生風缸。
